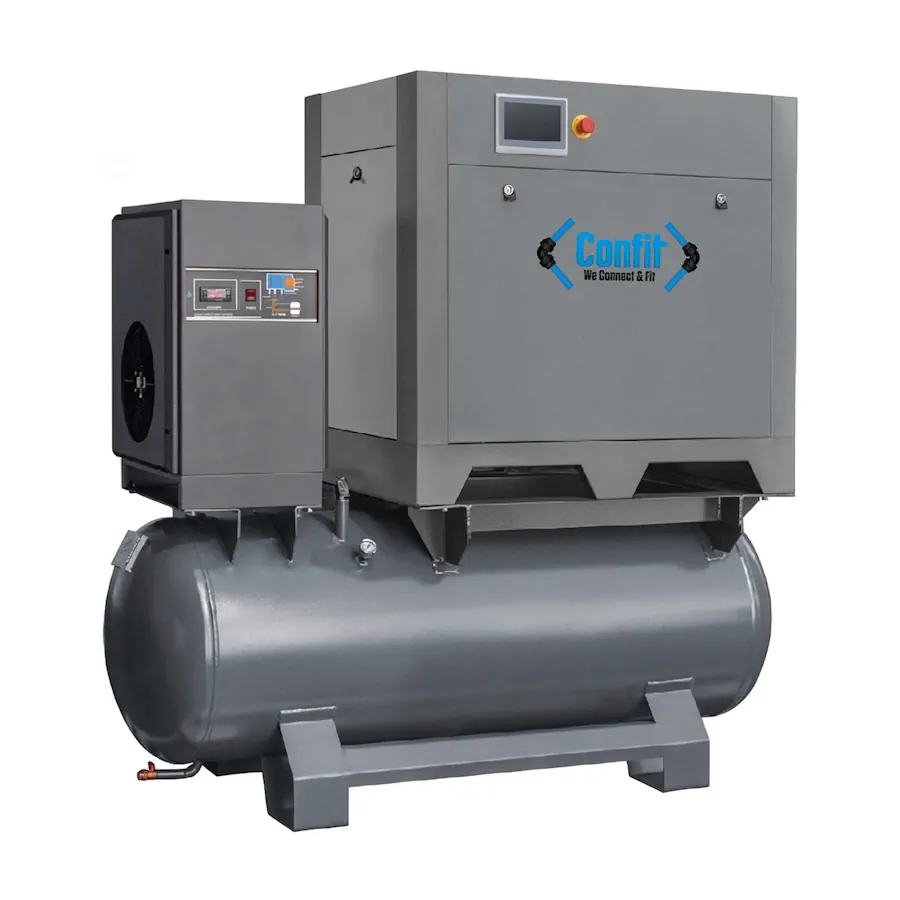

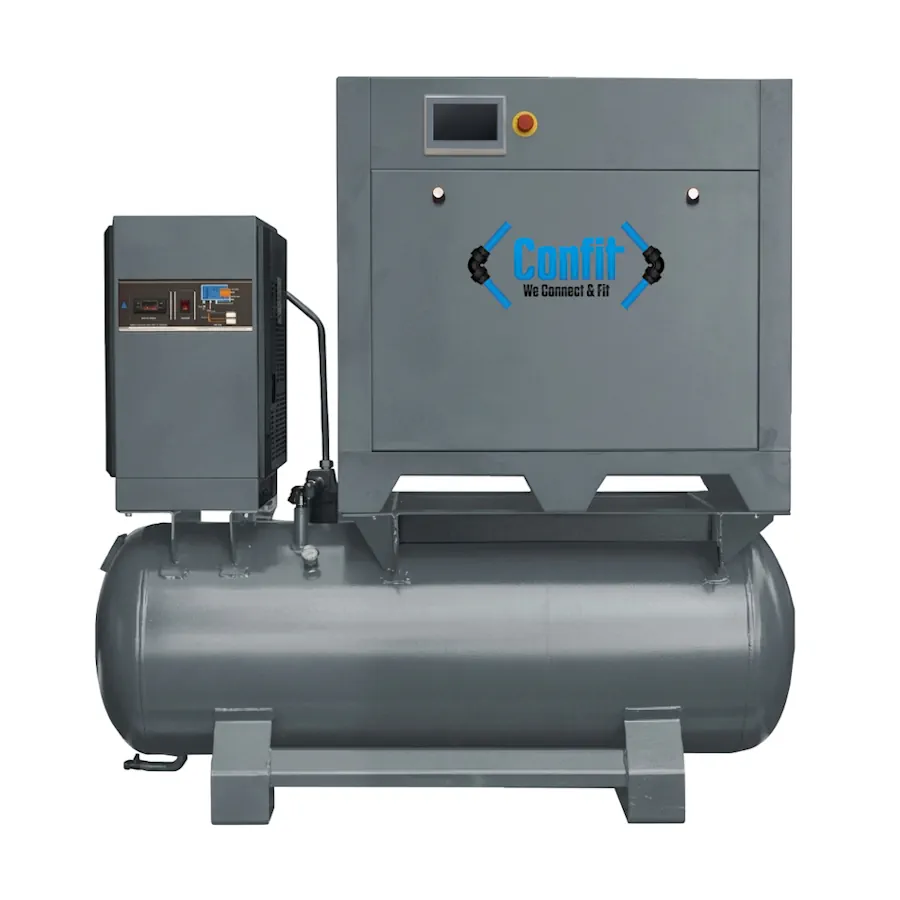

CONFIT ENERJİ TASARRUFLU KOMPAKT KOMRESÖR SERİSİ
Entegre hava sıkıştırma sistemi, akılcı ve kompakt yapısı ile güçlü performansı, düşük ses seviyesi, düşük titreşim ve uzun ömürlü yapıyı bir araya getirir. Kurulumu ve kullanımı son derece kolaydır; borulama gerektirmez, yalnızca güç ve hava çıkış bağlantısı yapılarak çalıştırılabilir. Kararlı, saf ve güvenilir basınçlı hava üretimiyle, günümüz sanayi sektörlerinin çoğunun ihtiyaçlarını karşılayacak kapasitededir.
Frekans Kontrollü Sürücü · Akıllı Dokunmatik Panel · HUADA Bulut (Opsiyonel)
Gelişmiş motor teknolojisi ile yüksek verimli inverteri bir araya getiren sistem, mikroişlemci kontrollü otomatik koruma cihazıyla donatılmıştır. Bu sayede Confit Vidalı Hava Kompresörü, üstün enerji tasarrufu ve yüksek işletme güvenilirliği sunar.
a. HUADA özel inverteri ve enerji tasarrufu odaklı kapsamlı kontrol mantığı sayesinde, her türlü yük koşulunda basınç değişimleri hızlı bir şekilde takip edilir.
b. Basınç dalgalanması kontrolü ±0,01 MPa hassasiyetinde sağlanır.
c. Gerekli egzoz debisini hassas şekilde sağlayarak enerji tasarrufu ve yüksek verimlilik elde edilir.
Debi kontrolü ve sabit basınç yönetimi sayesinde enerji tüketimi minimize edilir.
Hız kontrolü yoluyla akış düzenlemesi sağlanır.
a. Mikroişlemci programlı otomatik koruma cihazı kontrol sistemi, kendi kendini teşhis ve koruma fonksiyonuna sahiptir.
b. 24 saat kesintisiz ve operatörsüz çalışma imkânı sağlar.
c. Yüksek performanslı dokunmatik renkli ekranı, modern tasarımı ve gelişmiş HMI etkileşim sistemiyle kullanıcı dostu bir kontrol deneyimi sunar.
d. 485 iletişim ile frekans yazma, daha hassas kontrol sağlar. Motor faz kaybı, aşırı yük, dengesizlik, yüksek voltaj ve düşük voltaj durumları için koruma ve uyarı fonksiyonlarına sahiptir.
Ekipmanların tüm yaşam döngüsünü akıllı şekilde yönetmek için geliştirilmiş profesyonel ve kapsamlı bir bulut yönetim sistemidir.
HUADA Bulut Sistemi üzerinden ekipmanın çalışma durumu uzaktan izlenebilir, operasyon verileri sayesinde arızalar önceden tespit edilip kesin olarak konumlandırılabilir. Böylece daha ekonomik, verimli, kapsamlı ve doğru bir satış sonrası hizmet ile ekipman yönetimi sağlanır.
Kalıcı mıknatıs, yüksek manyetik enerji yoğunluğuna ve yüksek koersiviteye sahip, yüksek dayanımlı neodimyum demir-boron mıknatıslar kullanır. Bu sayede nadir toprak kalıcı mıknatıslı motorlar; kompakt boyut, hafif yapı, yüksek verimlilik ve üstün çalışma özellikleri gibi birçok avantaja sahiptir.
Daha Geniş Frekans Dönüşüm Kontrol Aralığı
Kalıcı mıknatıslı senkron motor, düşük hızda bile yüksek verimlilik ve yüksek tork sağlar. Bu nedenle, frekans kontrollü çalışma modu daha geniş bir
aralığa sahip olup, daha stabil işletim ve daha hızlı tepki süresi sunar.
Düşük Hız ve Yüksek Tork
Motorun çıkış torku, giriş akımıyla lineer ilişkilidir ve yüksek torkta statik sürtünme kuvvetini aşmak daha kolaydır. Sık sık dur-kalk, hızlı hızlanma ve
yavaşlama, hızlı çalışma gibi avantajlara sahiptir ve akım aşırı yüklenmeye karşı daha dayanıklıdır.
Daha Küçük Boyut
Enerji tüketimi azalır, motor içinde oluşan atık ısı da düşer. Bu sayede ısı dağıtım ihtiyacı azalır, motor hacmi %30, ağırlığı ise %35 oranında küçülür. Kompakt tasarımıyla daha az yer kaplar.
Sıcaklık Koruma Fonksiyonu
PTC sıcaklık sensörü, kontrol ünitesi tarafından yönetilerek anormal sıcaklık durumlarında motoru korur.
Daha Yüksek Verimlilik
Kalıcı mıknatıs kutbu, uyarma sargısının yerini alır; reaktif uyarma akımı olmaz, güç faktörü yükselir, rotor kayıpları azalır ve sabit çalışma sırasında rotor bakır kaybı yaşanmaz. Verimlilik %96’nın üzerindedir. (Şekil 1)
Geniş Kontrol Teknolojisi
Sabit güç koşulunda, farklı egzoz basıncına göre hava kompresörünün hızı ayarlanarak egzoz debisi %20’ye kadar artırılabilir. (Şekil 2)
Çift hava çıkışının bağımsız hava emişi ile üst fanın uyumlu çalışması, hava akışının sorunsuz olmasını sağlar, ısıyı verimli şekilde dağıtır ve makinenin kesintisiz çalışmasını destekler.
HIZLI ISI DAĞITIMI
Yüksek hava hacmine sahip aksiyel fan, üstten ters emiş tasarımı ile güçlü ısı dağıtımı sağlar ve bakım kolaylığı sunar.
YETERLİ HAVA GİRİŞİ
Alt kısımdaki çift hava girişi ile üstteki fan, basit ve verimli bir akışkan hava kanalı sistemi oluşturur.
Düşük artık yağ miktarını garanti etmek için yüksek performanslı yağlayıcı kullanılır. Değişken frekanslı özel yağlayıcı ve hava giriş filtresi, yağın bozulmasını engeller. Ayrıca, santrifüj ayırma, yer çekimi ile ayırma ve filtreleme olmak üzere üç aşamalı işlemle yağdan hava temizlenir ve böylece egzoz gazı daha yüksek düzeyde temizliğe ulaşır.
YÜKSEK PERFORMANSLI YAĞ FİLTRESİ KULLANIMI
Büyük yağ filtresi, yüksek ayırma etkisiyle yağın temizliğini sağlar, böylece yağın ve kompresörün iç parçalarının ömrü uzar.
BÜYÜK BOYUTLU YÜKSEK PERFORMANSLI KENDİKENDİNİ TEMİZLEYEN HAVA GİRİŞ FİLTRESİ
Tozlu ortamlar için çözüm olarak, basınç kaybını azaltan ve temizlik süresini uzatan büyük boy kendini temizleyen hava filtresi kullanılır. Santrifüj ve filtrasyon olmak üzere iki aşamalı ayırma yöntemi uygulanır. ISO5011 standardına göre toz filtrasyon doğruluğu %99,98’dir.
YÜKSEK VERİMLİ YAĞ-GAZ AYIRICI
Santrifüj ayırma, yer çekimi ayırma ve filtrasyon olmak üzere üç aşamalı yağ işleme sistemi sayesinde, egzoz gazındaki artık yağ miktarı 3 ppm’nin altında tutulur.
• Tek Sistemde, Zorluklara Elveda

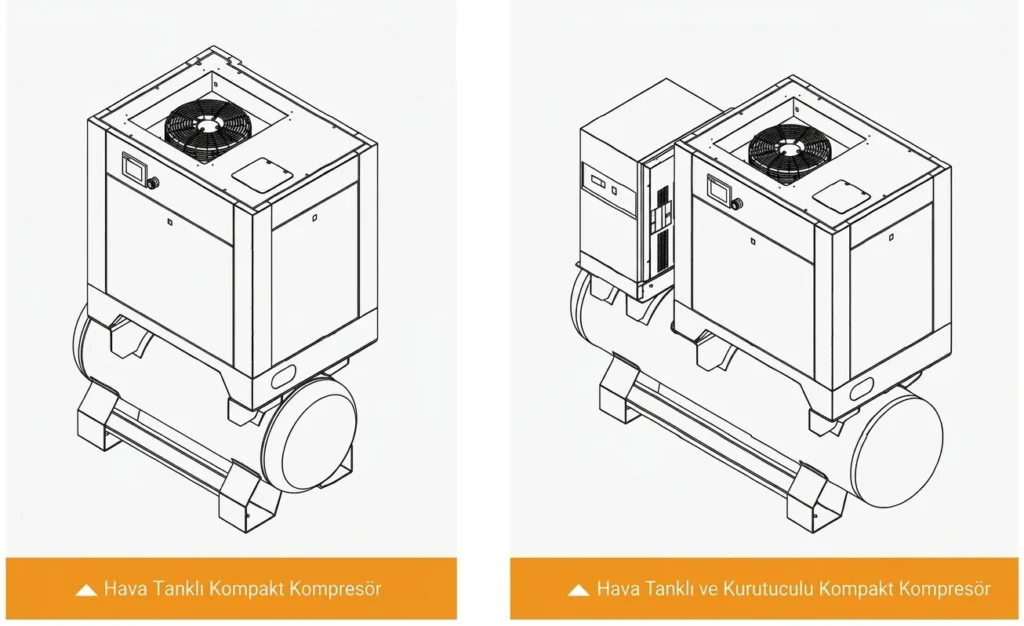

Vidalı hava kompresörü, hava kurutucu, hassas filtre ve hava yağı tankı gibi hava sıkıştırma sisteminin ana bileşenleri tek bir kompakt yapı içerisinde entegre edilmiştir. Müşterilere “anahtar teslim” çözümler sunar. İlave parça gerektirmez, kurulum karmaşası ve kontrol zorluğu yoktur.
• Minimum Alan İhtiyacı
Kişiye özel, entegre ve demonte edilebilir tasarımı sayesinde yer tasarrufu sağlar. Kurulumu kolaydır, borulama ihtiyacı yoktur. Sadece hava çıkışını ve elektrik bağlantısını yapmanız yeterlidir. Farklı çalışma ortamlarında kolaylıkla kullanılabilir, tak ve çalıştır özelliğiyle işinizi hızlandırır.
• Bağımsız Ünite Modülü
Entegre döküm modülü ve optimize edilmiş borulama tasarımıyla boru uzunluğu ve
bağlantı sayısını azaltır. Böylece boru hatlarında yaşanabilecek sızıntı riskini düşürür ve sistem kaynaklı iç kayıpların önüne geçer.
Yüksek Verimli Hava Kurutucu
• Çevre dostu, yüksek kaliteli soğutucu gaz kullanımı ve elektronik zaman ayarlı tahliye solenoid valfi ile donatılmıştır.
• Mükemmel su tutucu yapısı ve güçlü soğutma etkisiyle kompresörden çıkan havanın kuruluğunu sağlar.
• Basınç çiğlenme noktası 2-10°C seviyelerine kadar düşer.
Hassas Filtreler
• Yerçekimi döküm alüminyum alaşımlı gövde: 2.0MPa basınç testinden geçirilmiştir, güvenle kullanabilirsiniz.
• İç akış dinamiği tasarımı sayesinde düşük basınç kaybı sağlayarak enerji tasarrufu sunar.
• Özel filtre malzemesi ile yüksek debi, uzun ömür ve 0.01 mikron partikül tutma hassasiyetine sahiptir.
Büyük Hacimli Hava Tankları
• Yüksek verimli yüzey ve hassas işleme teknolojisiyle, kalın malzeme kullanılarak üretilmiş, yüksek güvenilirlik sunar.
• Büyük hacimli hava tankları, müşterinin hava basınç değerini kararlı şekilde sağlar.
• Bilimsel hesaplanan güvenlik basıncı ile güvenli ve uzun ömürlü kullanım sunar.

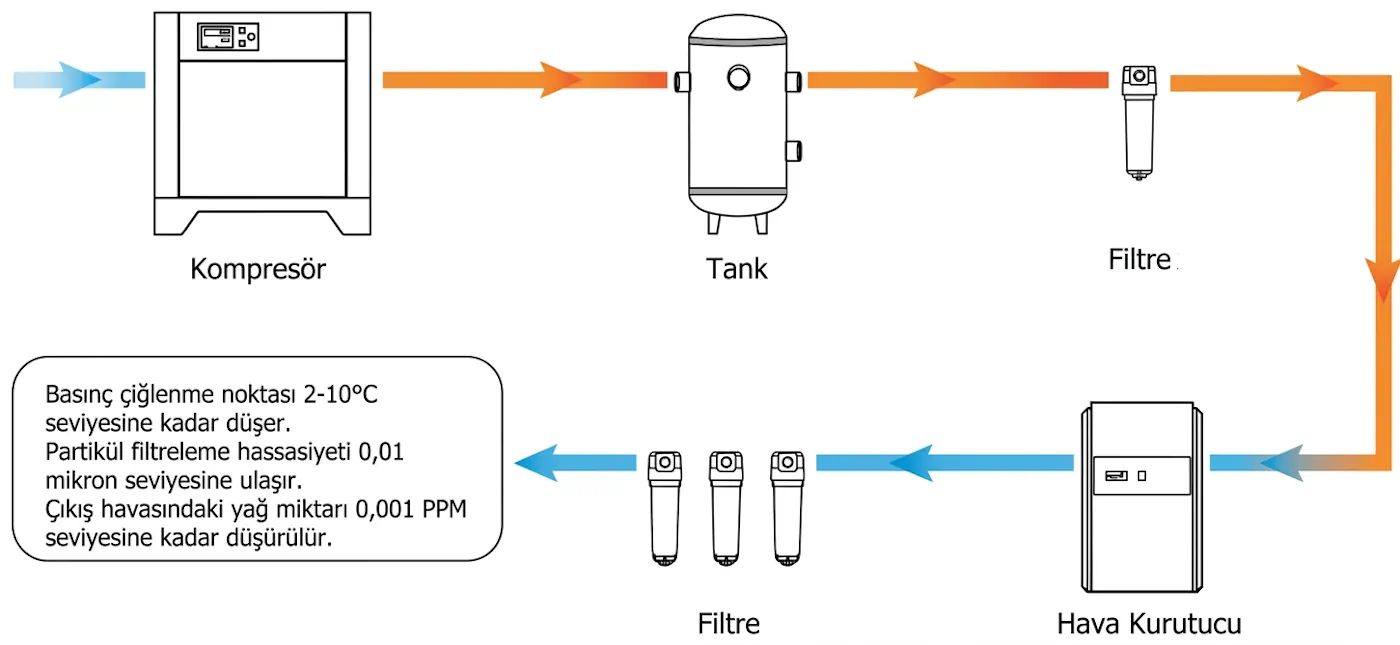

Hava Tankı ve Kurutuculu Kompakt Kompresör Akış Şeması

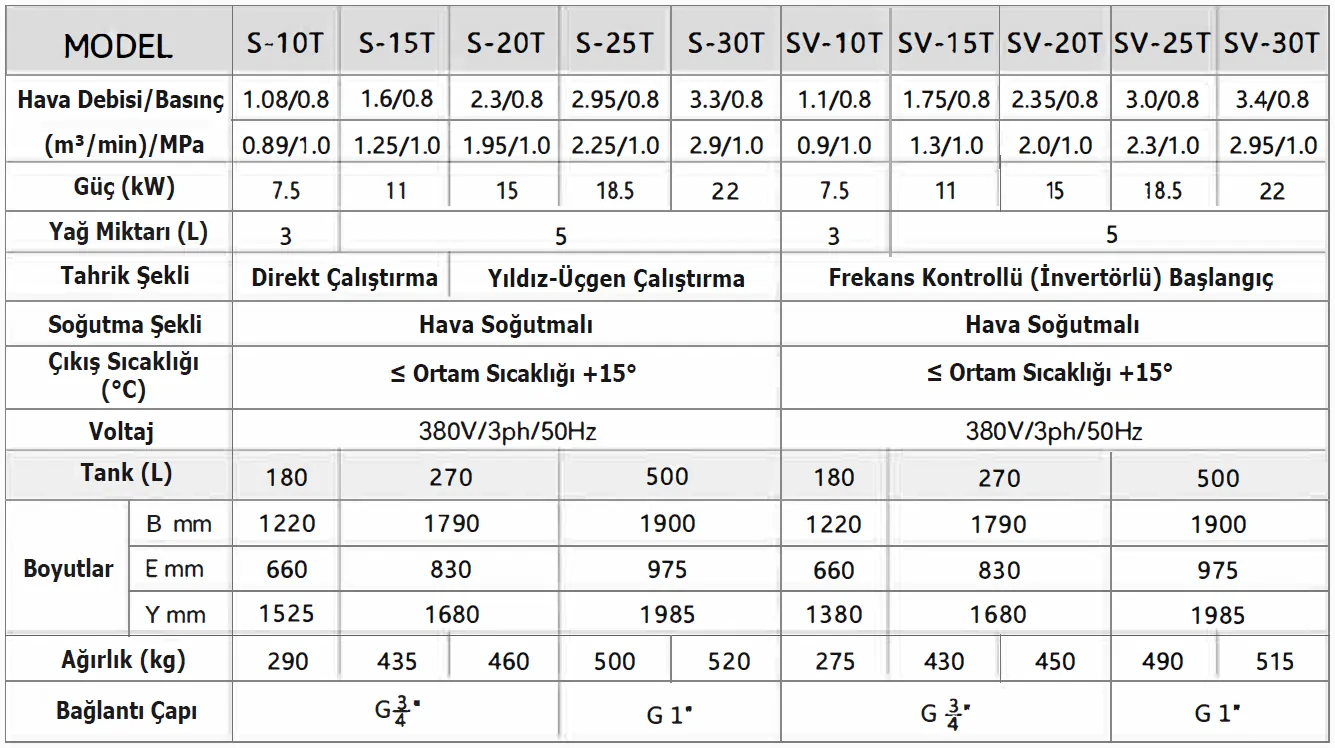

Hava Tanklı Kompresör
Teknik Özellikleri

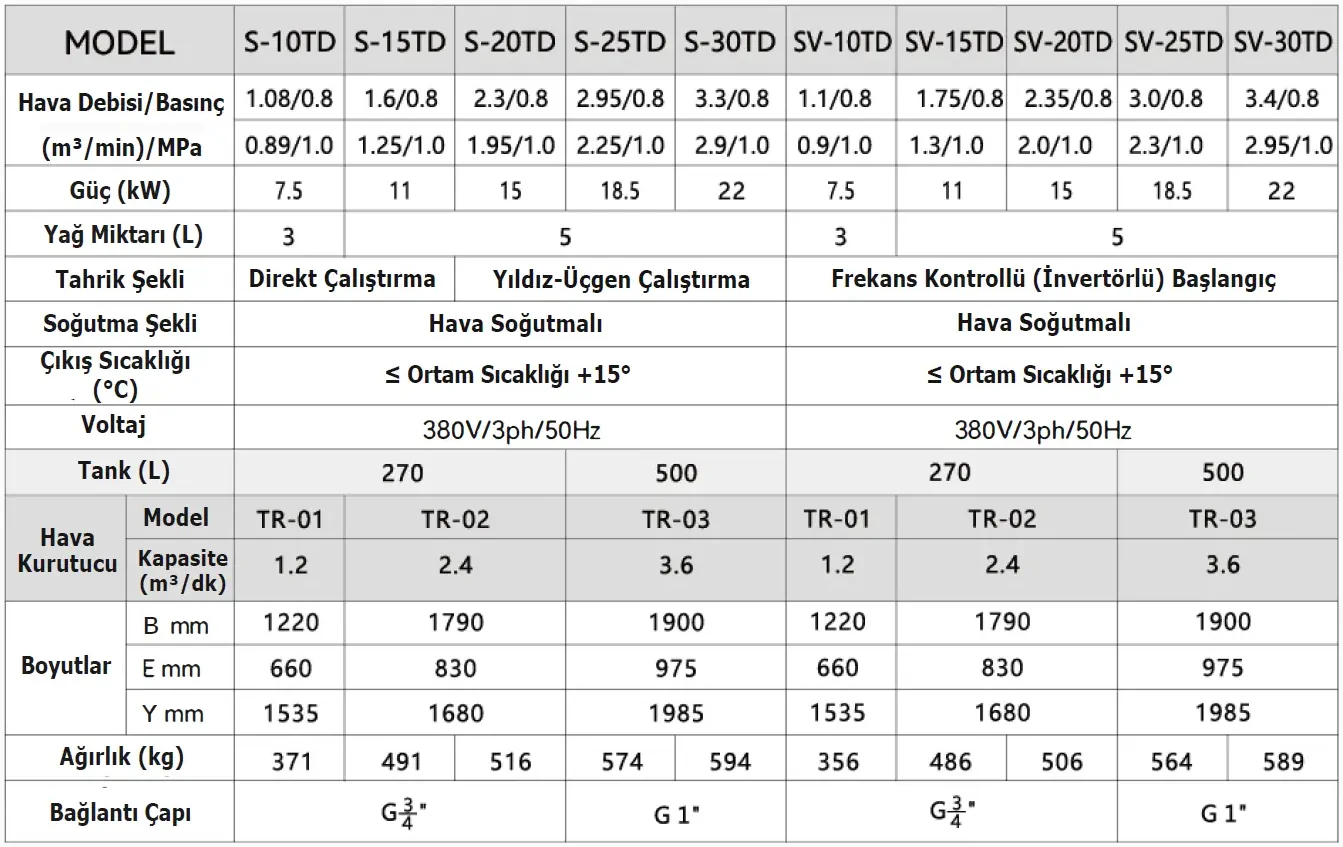

Hava Tanklı ve Kurutuculu Kompresör
Teknik Özellikleri
Not: Yukarıdaki teknik parametreler önceden haber verilmeksizin değiştirilebilir.
